Оконный эркер — это система соединительных профилей, труб и адаптеров, которая позволяет соединять несколько оконных конструкций под определённым углом. Для разных профильных систем используются свои эркерные элементы: они могут отличаться размером, диаметром трубы, адаптерами, допустимыми углами соединения и совместимостью с конкретным ПВХ-профилем.
На этой странице собраны эркеры разных производителей оконных систем: Брусбокс, Века, Декёнинк, КБЕ, Кёммерлинг, Мелке, Новолайн, ОРАС Проплекс, Рехау, Экспроф, и других брендов. Ниже можно посмотреть фотографии эркерных элементов, определить нужную систему и, где доступны технические материалы производителя, открыть или скачать PDF и таблицы.
ЭКСПРОФ 58– Practica
ЭКСПРОФ 70 – Experta
ЭКСПРОФ 70 – Profecta
ЭКСПРОФ 80 – Polarika

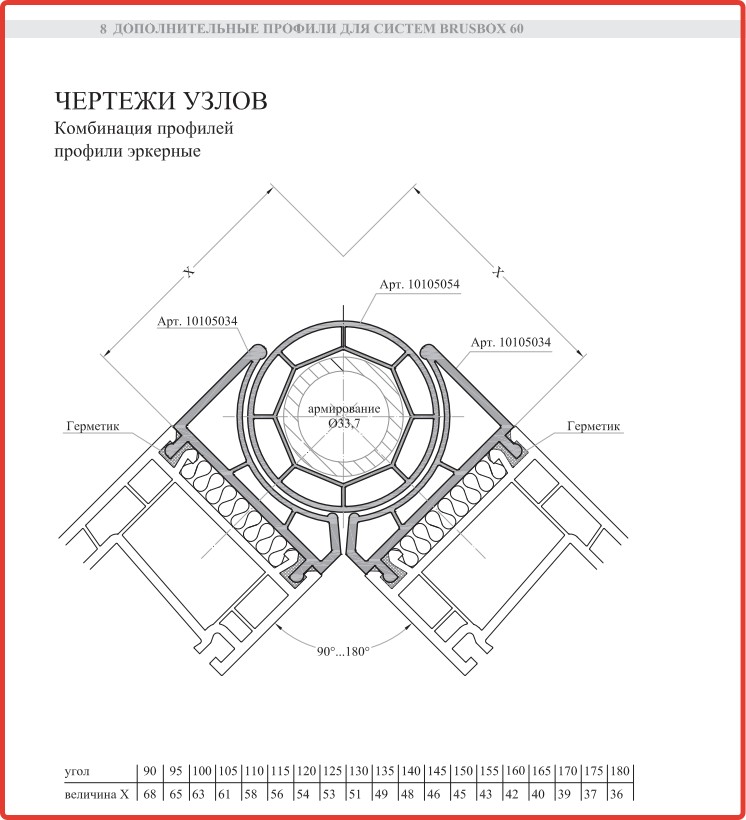

Эркер БРУСБОКС 70

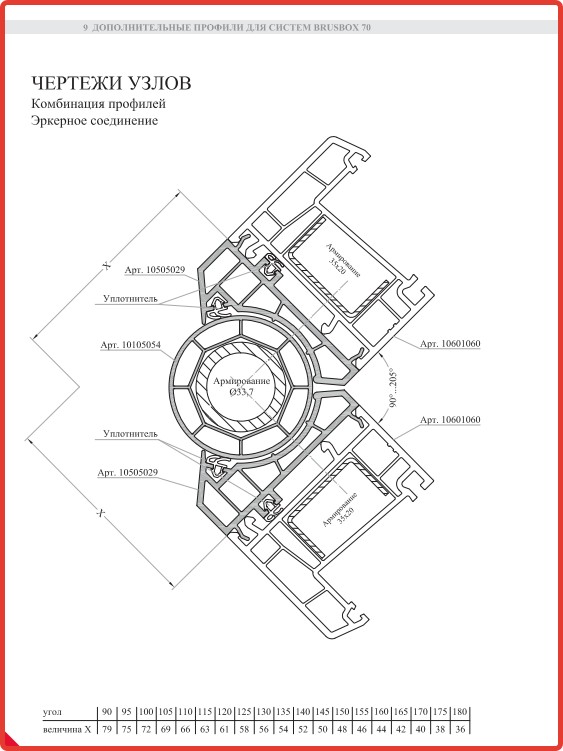

Эркер БРУСБОКС 70

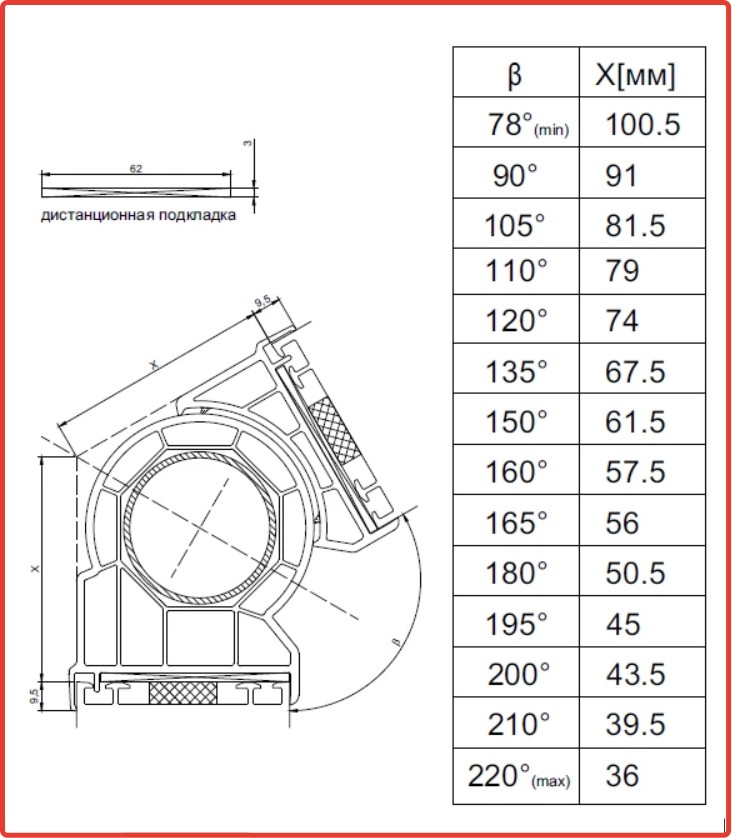

Эркер КВЕ_70 Эксперт

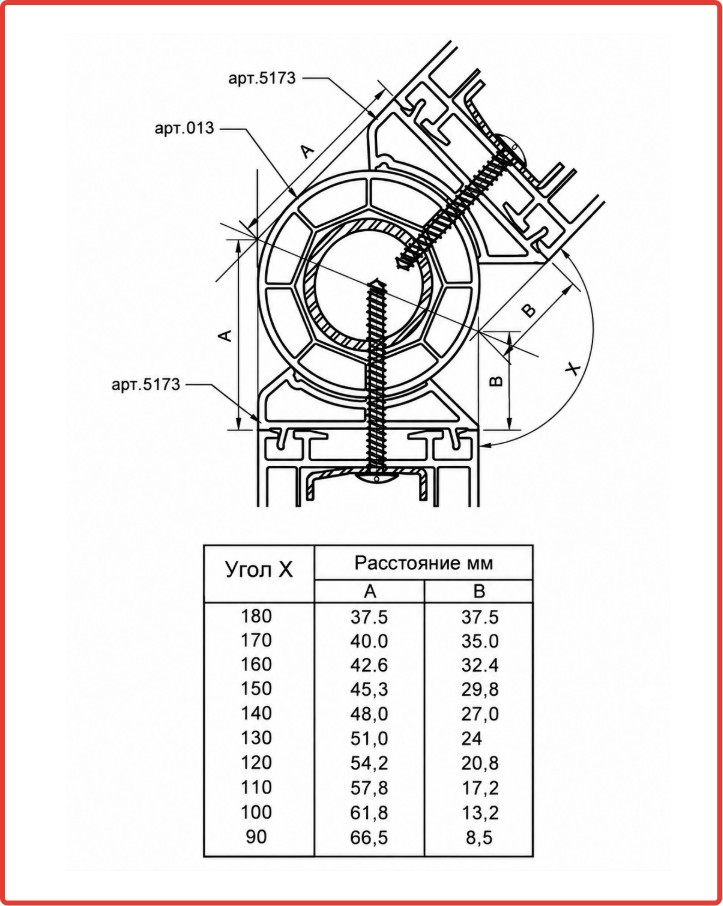

Эркер НОВОЛАЙН 60

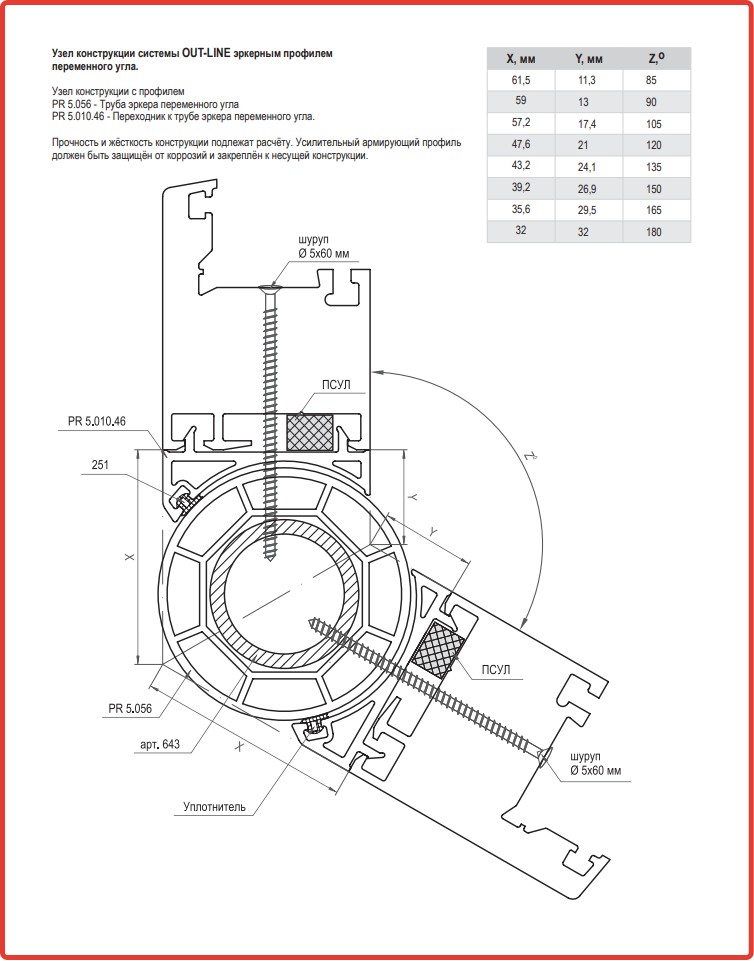

Эркер Проплекс 46

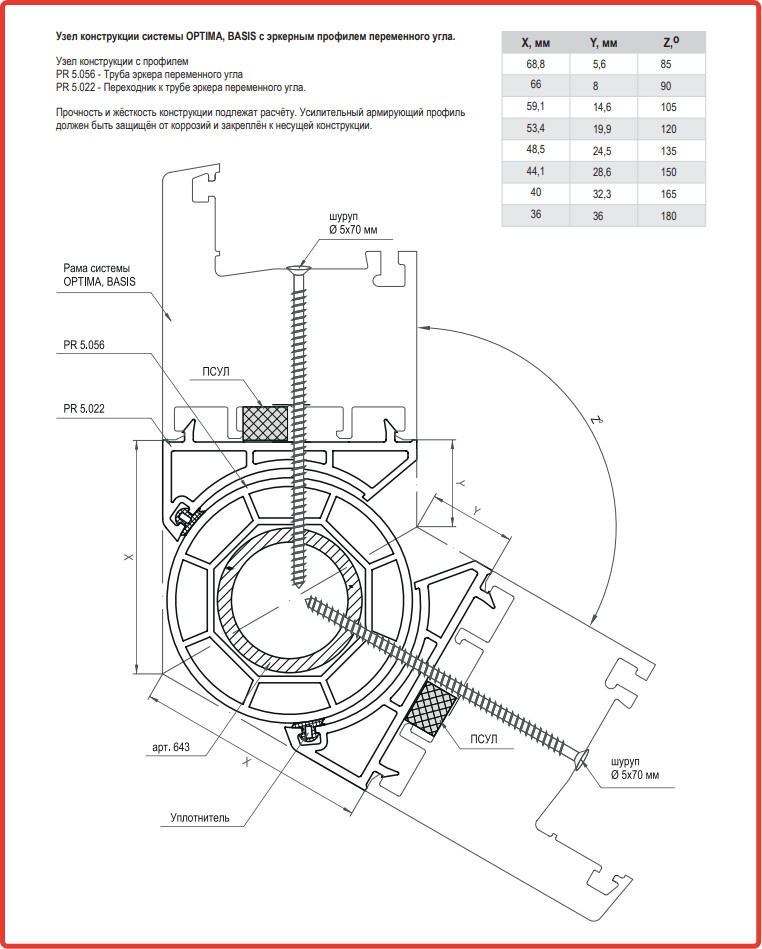

Эркер Проплекс 58

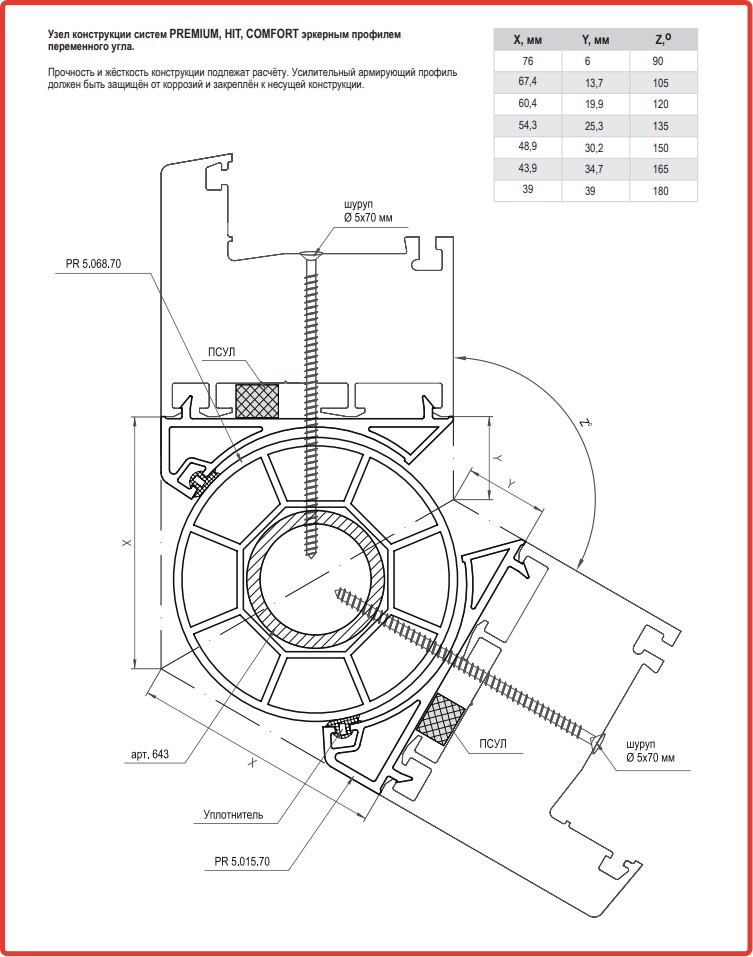

Эркер Проплекс 70

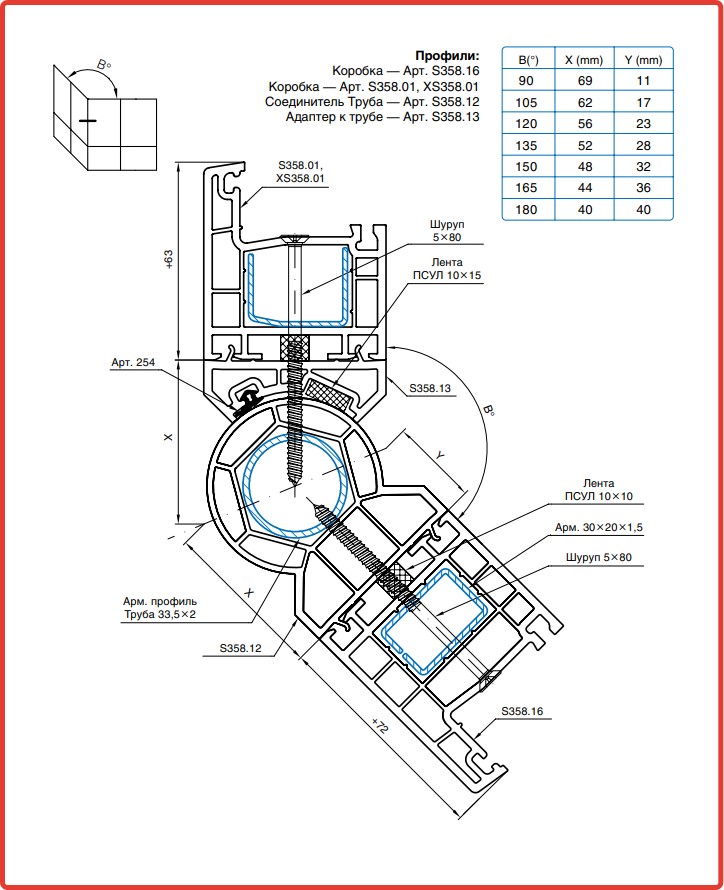

Эркер ЭКСПРОФ 58 EXPROF Practica (ProWIN)

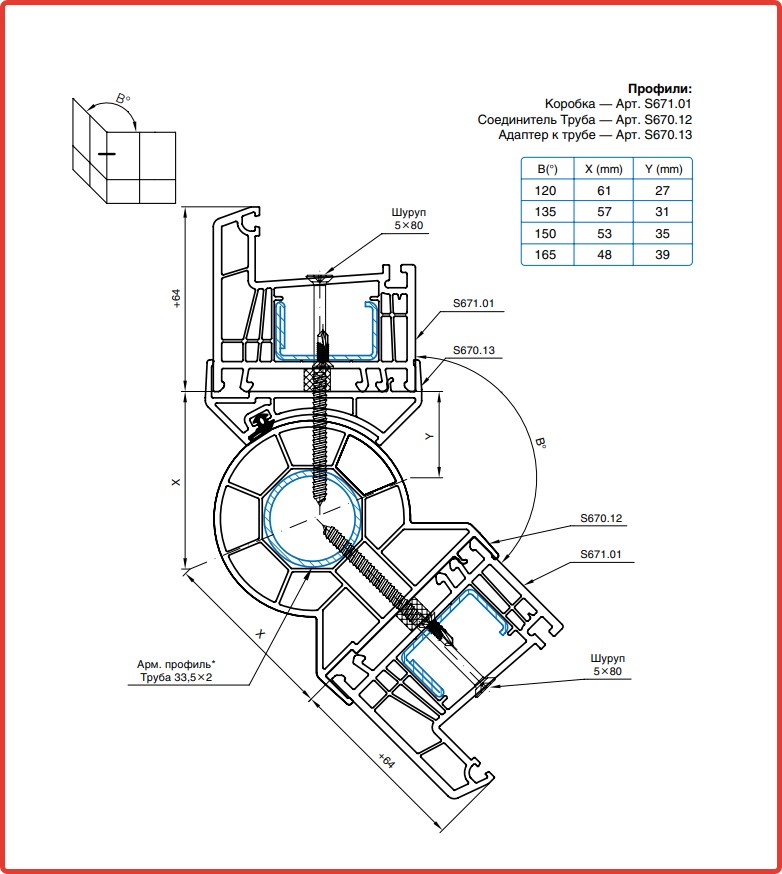

Эркер ЭКСПРОФ 70 EXPROF Experta

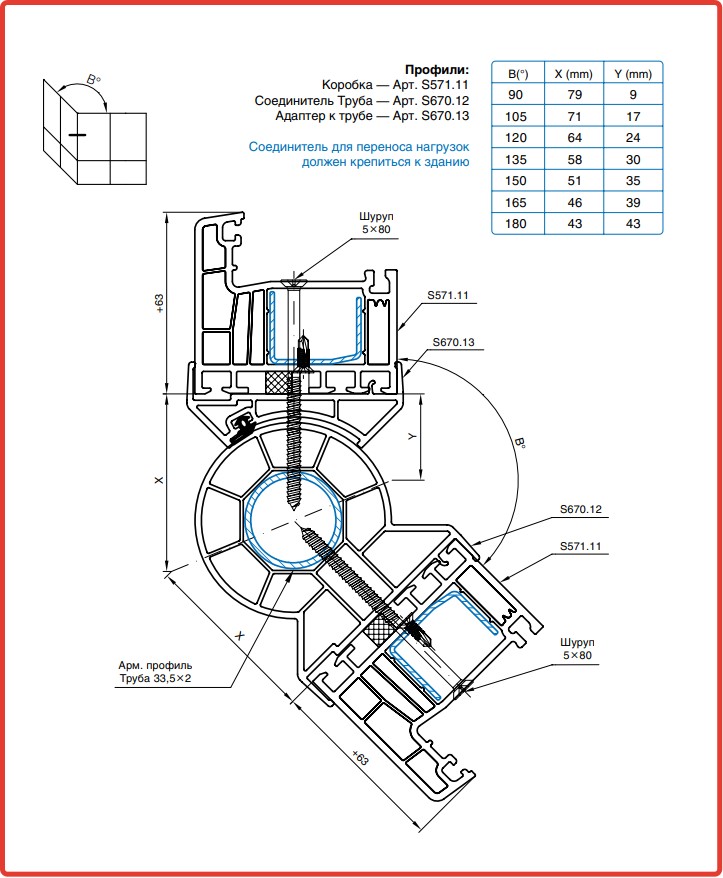

Эркер ЭКСПРОФ 70 EXPROF Profecta

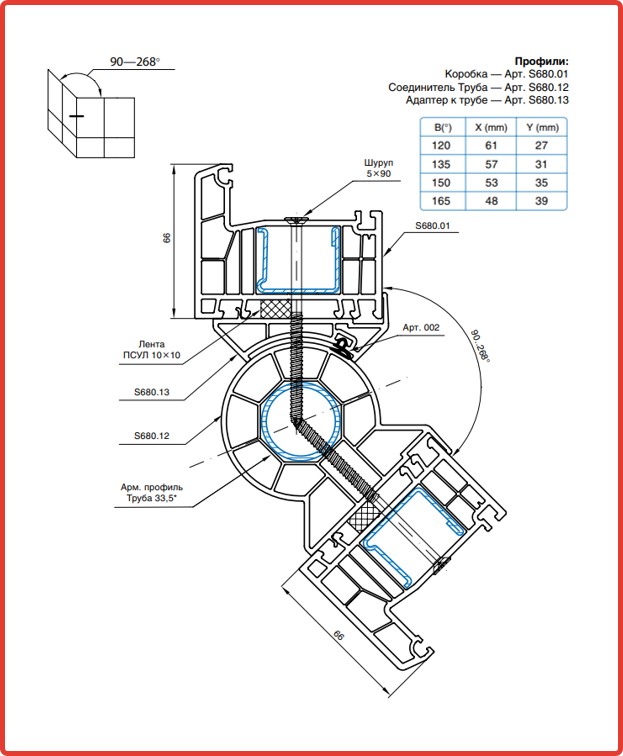

Эркер ЭКСПРОФ 80 EXPROF Polarika
Слово «эркер» обычно ассоциируется с выступающей частью здания, но в оконной отрасли этим словом часто называют специальный соединительный элемент, который используется при изготовлении сложных оконных конструкций. Когда несколько окон необходимо установить не в одной прямой плоскости, а под углом друг к другу, обычного соединения рам недостаточно. Между конструкциями устанавливается эркерный узел. В зависимости от профильной системы он может состоять из трубы, одного или нескольких адаптеров, соединительных профилей, усилителей и дополнительных элементов. Именно поэтому запросы «эркер для окон», «эркер соединитель», «эркер труба» или «эркер профиль» могут обозначать разные комплектующие одной системы.
Одного универсального эркера для всех пластиковых окон не существует. Производители профильных систем разрабатывают собственные решения под определённые серии профиля, и можно встретить системы, рассчитанные на профиль глубиной около 58, 60, 70 мм и другие размеры. При этом одинаковая цифра ещё не означает, что детали разных производителей взаимозаменяемы.
Например, эркер определённой системы может включать центральную трубу и два адаптера, которые защёлкиваются или крепятся к оконным рамам. В другой системе конструкция соединения может отличаться.
Поэтому при подборе важно знать не только приблизительный размер профиля, но и его производителя и конкретную систему.
Наиболее характерный элемент — труба эркера. Она располагается между двумя оконными конструкциями и позволяет развести их под необходимым углом. К трубе могут устанавливаться адаптеры эркера. Они обеспечивают соединение центрального элемента с оконным профилем.
Также используются декоративные и соединительные профили, усилители и другие комплектующие. Комплектация зависит от производителя. Поэтому фотография одной трубы без информации о системе не всегда позволяет определить, подойдёт она к конкретному окну или нет.
В интернете часто ищут:
– «эркер 60»
– «эркер 70»
– «эркер Рехау 60»
– «эркер Рехау 70»
– «эркер Брусбокс 60»
– «эркер Брусбокс 70».
Обычно цифра связана с системой профиля или монтажной глубиной, для которой предназначено решение.
Однако при подборе нельзя ориентироваться только на обозначение 60 или 70 мм.
Необходимо проверить производителя, серию профильной системы, форму адаптера, артикул и техническую документацию.
Поэтому на этой странице эркеры разделены прежде всего по брендам, а уже внутри бренда — по размерам и системам.
ПВХ-профили разных производителей отличаются геометрией. Различаются посадочные места, стенки профиля, расположение камер, конфигурация наружных поверхностей и соединительных элементов.
По этой причине эркер одной профильной системы необязательно подходит к другой. Даже если детали внешне похожи, перед использованием необходимо проверить техническую совместимость.
Именно поэтому удобнее искать не просто «эркер 70», а, например:
– эркер Рехау 70
– эркер Брусбокс 70
– эркер Экспроф
– эркер Проплекс.
Сначала определите производителя ПВХ-профиля.
Затем желательно установить точное название системы.
После этого необходимо найти технический каталог производителя и посмотреть, какие эркерные соединители предусмотрены для этой серии.
Обратите внимание на:
– размер системы;
– артикул трубы;
– артикул адаптера;
– схему соединения;
– возможный диапазон углов;
– необходимость усиления;
совместимость с конкретной рамой.
Если сохранился старый элемент, дополнительно полезно сравнить его фотографию и геометрию с техническим чертежом.
Отдельный интерес представляют таблицы эркеров и таблицы углов. Они нужны при расчёте сложной оконной конструкции, когда несколько рам соединяются между собой не под стандартным прямым углом. У разных производителей методика и допустимые значения могут различаться, и поэтому использовать случайную таблицу из интернета для другой профильной системы неправильно.
Если производитель предоставляет официальный документ, его можно дополнительно разместить в формате PDF.
В этом каталоге мы собираем техническую информацию по эркерным системам разных производителей. Это особенно удобно для производителей окон, монтажников, замерщиков, сервисных специалистов и тех, кто занимается ремонтом старых ПВХ-конструкций.
Оконные профильные системы меняются. Какие-то серии снимаются с производства, появляются новые, меняются поставщики и ассортимент комплектующих. Но старые окна продолжают эксплуатироваться десятилетиями.
Через несколько лет после установки может потребоваться заменить часть конструкции, найти старый эркерный адаптер или определить неизвестную профильную систему. Поэтому фотографии, артикулы и технические каталоги старых систем со временем становятся даже полезнее.
Задача этой страницы — собрать в одном месте максимально полный каталог оконных эркеров разных производителей и постепенно дополнять его новыми и архивными системами.
Если нужного бренда или эркерного соединителя пока нет в каталоге, страницу можно дополнять по мере появления технической информации.
Оконный эркер — это не один универсальный профиль, а целая группа соединительных элементов для создания угловых оконных конструкций. При выборе необходимо учитывать производителя ПВХ-системы, серию профиля, размеры, тип трубы и адаптеров.
Поэтому самый удобный способ поиска — сначала выбрать бренд оконного профиля, затем нужную систему и только после этого смотреть фотографии, артикулы, таблицы и технические PDF.
На этой странице собраны эркерные решения разных производителей, чтобы нужную деталь можно было быстрее найти, посмотреть и сохранить техническую информацию.
